2012年03月15日

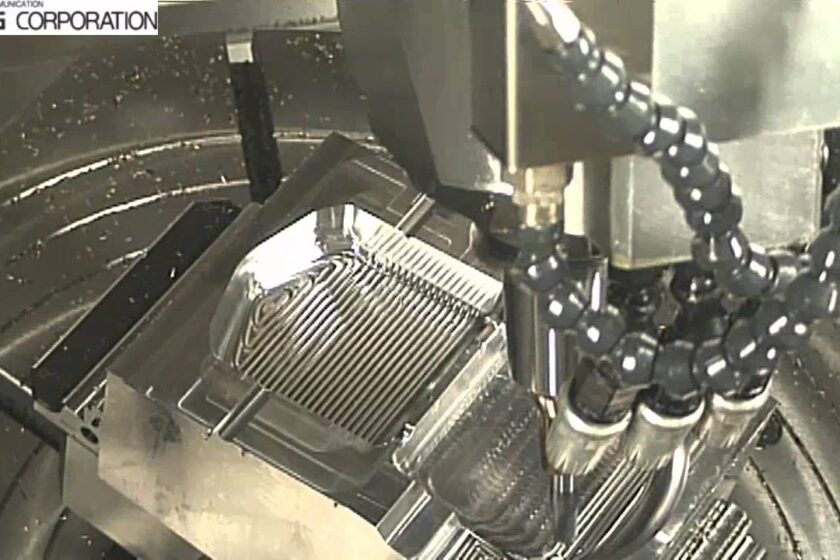

hyperMILLのパスとCAM-toolのパス 比較
ウチで加工したのじゃないけど、hyperMILL と CAM-tool で比較できる動画を発見。
hyperMILL
カッコいいんだけど、そんな動きしなくても。。。
CAM-tool
落ち着くわ〜。
どう見るかはアナタ次第!!
【関連する記事】
大きい径のPTタップ
M56ピッチ2の右ねじと左ねじをスレッドミルで
加工動画など
久しぶりに加工動画でも
社員さんが朝日新聞の取材を受けました(ハンドスピにゃー)
posted by yoshiaki at 00:12 | 愛知 ☀ |
Comment(10)
|
TrackBack(0)
|
製作事例
|
|
この記事へのコメント
お疲れ様です。
僕としてはCAM-toolのパスの方が好きです。
5軸加工の経験が無いので詳しい事は分かりませんがhyperMILLみたいにウネウネ動いた場合とだと精度的な面で差は出るのでしょうか?
Posted by ヴェイロン at 2012年03月17日 09:50
ヴェイロンさん
コメント有難うございます。
動画で見るかぎりでは、私もCAM-TOOLのほうが落ち着いて見ていられます。
hyperMILLのウネウネ、素人目には象限突起がめちゃくちゃ出そうに思えるのですが、OPEN MINDはこれこそが仕上げ面品質を上げる要の技術だと言っています。
↓の1ページ目の「オートマチックモード」参照。
https://box.yahoo.co.jp/guest/viewer?sid=box-l-xfqm6eygun3ymjuo6mehfbyuky-1001&uniqid=b6a60f99-64c3-460a-8d0b-6aa6ae68ad1e&viewtype=detail
「回転軸が止まったり動いたりはダメなので、動かし続ける」ということのようです。
回転軸止め続ければ良いじゃん!
だと5軸を使う意味が無いので、きっと5軸とhyperのタッグで使う人はOPEN MINDの主張に納得するのでしょう。
http://youtu.be/MwZCuTlSKeY
工具先端点制御の計算遅延による精度劣化などは、たぶんいまどきの計算機を積んだFanucオーガニック以外のNCなら問題ないのではないでしょうか〜。
Posted by ヨシア機 at 2012年03月17日 18:46
はじめまして、CAM-TOOL Ver7.1で金型加工をしている者です。CAM-TOOLの動画を検索していたら、たまたまここにたどり着きました。
加工動画をアップしているijincoさんはTOOLS認定試験、第1回の合格者で
http://www.cgsys.co.jp/g/products/tools_test/passer.htm
、
今、OSGデザインセンターにいる藤井さんですよね。
Posted by morizo3 at 2012年03月24日 12:57
morizo3さま
はじめまして、コメント有難うございます。
藤井さんというかたを知っていて動画を参照したわけではありませんので、ちょっとわかりませんが、有名な方なんですか??
この動画に出ているような浅い金型だと5軸いらないと思いますが、深くて5軸が活かせるような金型だとhyperMILLのほうが良い場合もあるのでしょうね〜。
Posted by ヨシア機 at 2012年03月25日 23:42
こんなのhyperだって3軸でパス出せば良いだけ。
これは比較にならないね。
Posted by omaru at 2012年04月26日 08:51
3軸で削れるところをあえて同時5軸で
削れば、精度含め劣るのは当然。
同時5軸を使ったほうがメリットが
ある場合のみに使うべきです。
それを適正に判断できるのが優秀な
エンジニアだと思います。
Posted by 村人A at 2012年04月28日 09:12
omaruさん 村人Aさん
5軸パス 対 3軸パス だと確かに比較になりませんね〜。
パスの比較だけでなく、このパスを出すに至るまでの人間の作業量も大事かもしれません。
hyperは比較的少ない作業量である程度使えるパスが出るのでそこが良いところだと思います。
ちなみにこの動画でhyperのほうが良くないのはダウンカットをキープし続けないでアップカットを多用したり、型の勾配のゆるいところでもっとテーブルチルトしてボールエンドミルの周速の早いところを使えばいいのにそこはゆるいままなんかい!というところです。
もっと5軸を活かした動きをして、不利な点をカバーしていると認識できたら誰も不満は述べないでしょう。
CAM-TOOLはそれなりの動きです。
3軸なりの不満が出ない動き。
Posted by ヨシア機 at 2012年05月03日 22:39
笑わせないでください
加工、CAMを知らない素人の考えですね
Posted by at 2014年12月16日 13:49
名無しさん(IPアドレスから会社名までは判明しています)
そんなことを書くなんて、なにかつらいことでもあったんでしょうか。
5軸加工で勇名を馳せてるとはいっても慢心せず、
あとに続くものには温かい目で見守っていただきたいです。
ちなみに、誰のどの発言が笑える素人の考えなのかを具体的に教えてください。
Posted by yoshiaki at 2014年12月17日 16:52
名無しさん
そういえば、昔toolsを買った時にコメントくださったかたですね。
>>登録されたワークステーションじゃないと動かないらしい
>おまえそれパチもんだよ
思い出して昔のコメントを見てみたら、ホスト名が近かったです。
いつも見ていただいてありがとうございます。
今回 p2234-ipbf1301souka.saitama.ocn.ne.jp
昔 p4205-ipbf2307souka.saitama.ocn.ne.jp
http://www8.atwiki.jp/remotehost/pages/22.html
なんでwhoisでは普通はわからない会社名が分かったのかというと、IPアドレスをブラウザに入力してみたら、会社のロゴが普通に表示されたのでした。
気をつけてくださいね。
できましたら好意的なコメントもお待ちしております。
Posted by yoshiaki at 2015年03月13日 13:30
