2010年11月08日

5軸っぽい仕事


以前に、製品を傾けたときの座標の追跡方法をマスターしたので、5軸っぽい加工ができるようになりました。

http://xn--qckn4dud5e146u9qq.jp/article/139383616.html

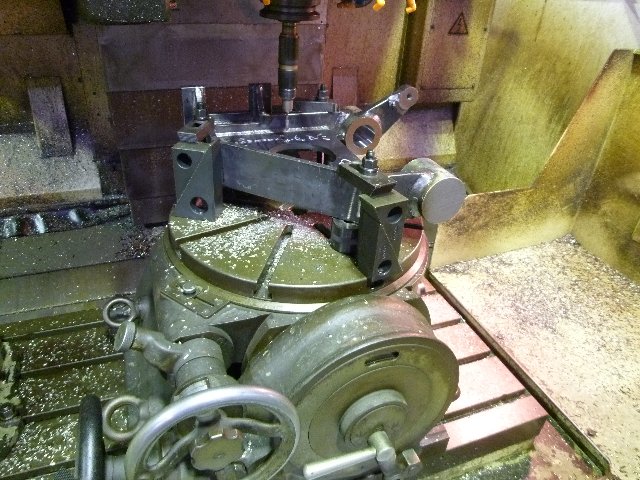

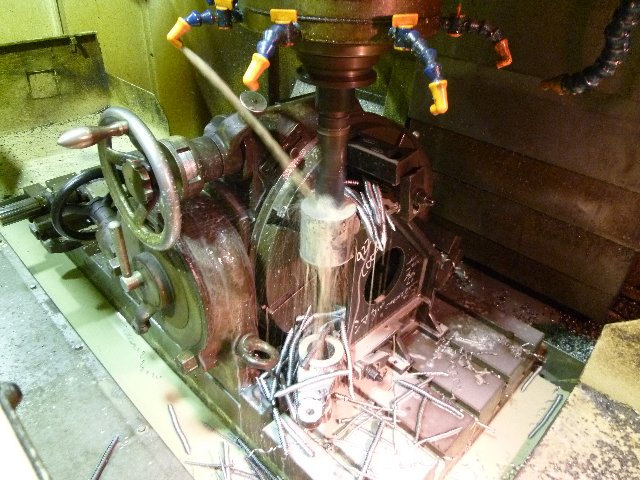

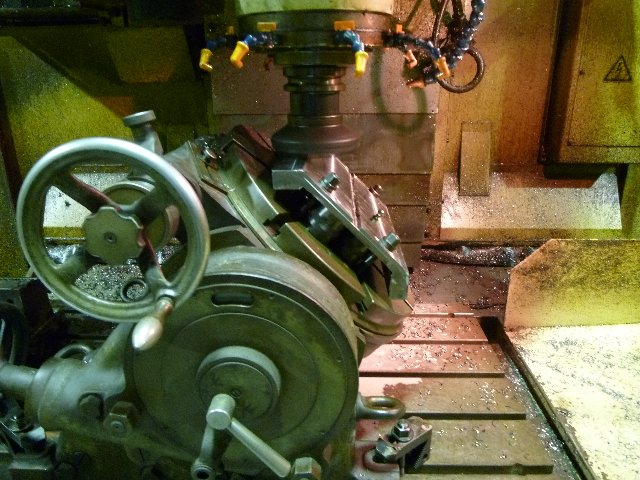

3軸のマシニングでチルティングテーブルを使ってナナメな加工やら、精度穴加工をしています。


なかなか精度よく位置決めできるみたいで、傾けたあとにツールボールの位置を追跡すると位置度0.05程度には収まっています。

製品の位置度指示が厳しいものであれば、こっからさらにちょいちょいと微調整します。

NCでの5軸なら、こういう作業が機械精度まかせになって要らないから、時間は短いでしょうね〜。

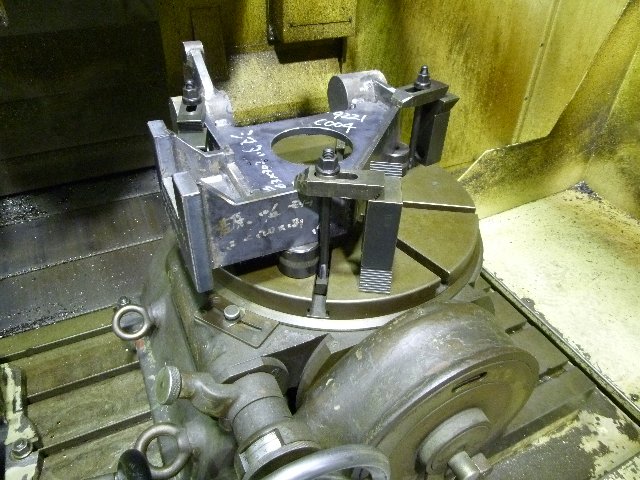

こちらは製缶もの。
ワンチャッキングで全加工しています。





この製品だと以下のような工法が考えられます。

・3軸M/Cで5回段取り
 (イケールに貼るための基準面加工で1回、イケールに貼って外周の面、穴で3回、縦穴で1回)

・4軸M/Cで2回段取り
 (外周の面、穴で1回、イケールに貼って縦穴で1回)

・5面加工機で1回段取りで加工

・5軸加工機で1回段取りで加工

製缶加工っていうのは、大体があまり儲かるものではありませんので、たいていは設備投資の少ない3軸M/Cを使います。工程数が多いので、チャージが安くても単価は結構高くなります。高い単価を認めてもらえれば儲かるスタイルですが、認めてもらえないと生産性が低いので儲かりません。
弊社の先代社長のように製缶もの段取りのマイスターレベルまで経験と勘を積んでスループットが上げられるようになってれば儲かりますが、私だと工程数が多い製缶ものはなかなか厳しいです。

4軸M/Cや5面加工機を使用している場合は加工時間は短くなりますが高額な設備なので、チャージが高くて単価も結構高くなります。高い単価を認めてもらえれば「まずまず」儲かるスタイルですが、認めてもらえないと設備投資が重くて儲かりません。

5軸M/Cを製缶ものに使う人は、滅多にいないでしょう。
設備投資が大きいので、もっとほかの仕事をやったほうがマシなはずです。


それで、弊社の場合は5つ目の選択肢

・3軸M/C + チルティングテーブルで1回段取りで加工

です。

3軸M/Cと、タダでもらったチルティングテーブルからくる安いチャージ、5軸M/Cにちょっと劣るだけの段取り能率、という構成で不況単価でもドンと来いです。

今回の場合は加工時間の割には高額単価で見積もりをだしていますが、ずいぶん安いと言われて受注しています。

いちおうwin-win的な感じですね。

ただ、サイズがあんまりデカいとチルティングテーブルに載らないので、デカい場合は3軸M/C + アングルヘッド でエセ5面加工機の出番となります。


機械商社の営業さんから、いつになったら設備投資を。。。とウンザリ顔されてます。

posted by yoshiaki at 12:46 | 愛知 ☀ | Comment(5) | TrackBack(0) | 製作事例 | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
上手に使いこなしておられますね。
加工方法、および仕事への考え方は大変勉強になります。昔、汎用フライス盤でサーキュラを使っていた時代を思い出しました。
Posted by こでちゃん at 2010年11月11日 07:57
御疲れ様です。
ヨシア機さまの考えと私も同じです。
うちの工場での加工も、どうしようも無い限り、一番古いマシニングに、傾斜バイスと、回転テーブルつけてしてます(笑

意外と5軸は使ってません。
あれは、言ってみれば客寄せ看板機なんで。。(笑

アングルヘッドどうですか??
ポストでどうにかなりますか??
おしえてくだされ。。

Posted by o_y_d at 2010年11月11日 12:15

こでちゃんさま

あの、そんなに大げさに言われると調子に乗って照れてしまいます。。。

設備投資をケチってるだけですが、なにも代替案なしにケチるのでは面白くないということで。。。
Posted by ヨシア機 at 2010年11月11日 20:08
o_y_dさま


客寄せ看板機。。。(@_@;)
うちではとても無理な(笑

「いつかは5軸」って感じですが、同時5軸がいるような仕事はありませんねぇ。。。


位置決め5軸 + 同時3軸があればたいていの仕事はできると思うのですが、お金に余裕があったら「べつに同時5軸でいいじゃん?」みたいになるのかな。。。


アングルヘッド、いまのところCAMで使えません。

面加工や輪郭加工はサイドカッターに工具形状を定義して無理やり使います。

Y-Z平面ではまだ径補正ができません。。。

あと、ドリルサイクルも今のところ動かせていません。

仕方がないのでNCに位置決めさせてから、パルスハンドルで手送り穴あけしてますw


今回は製品が5個だからいいけど。。。

CAMはhyperです。
ツールデータベースに「ライトアングルヘッド」はあるのですが、使おうとするとフリーズします。

ちょっとまだ使いこなせていませんが、また報告します。

Posted by ヨシア機 at 2010年11月11日 20:22
御疲れ様です。
正直、うちの工場あまり知られていません(笑

バリバリ働いてもらわなければいけないのですがほんとは。。

Hyperとはうらやましい。ほんとうらやましい。




いやはや、うらやましい。(笑

Posted by o_y_d at 2010年11月13日 14:53
