2010年03月06日

TM25P5のメネジを汎用旋盤で

切ってみました。


タップがあればそんなに難しくはない作業ですが、タップはとても高いのです。

http://www.monotaro.com/p/0899/0292/

定価で¥92,700、安く買って¥55,922だそうです。


というわけで、たまにしか来ない仕事に高いタップは買えないので、またしても手研ぎバイトで加工です。




こういうのは、先代の父が必ずバイトを作っているはずなので、ゴソゴソ探していたら出てきました。

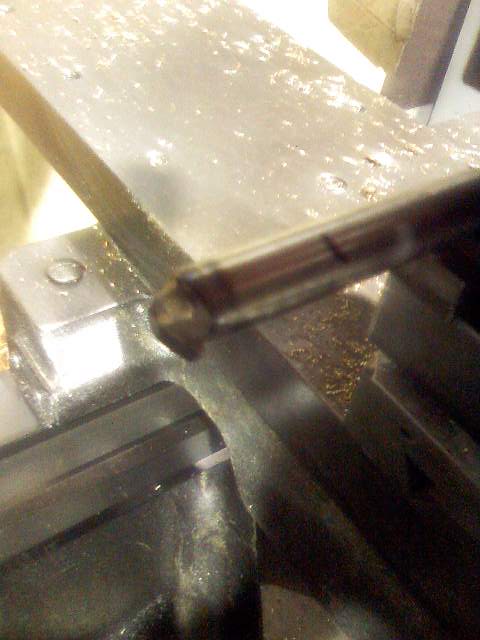

φ20のロングエンドミルを思いっきり手研ぎしてつくったバイトと、シャフトの先端にハイスをろう付けしたバイトの2本がありました。

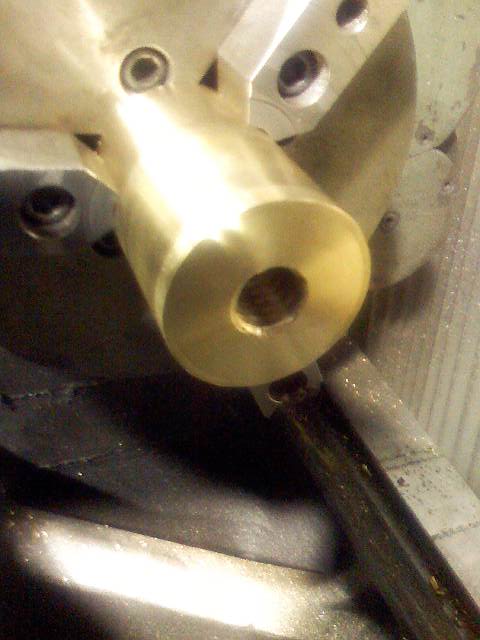

芯高を丁寧にあわせ、切ってみるとサクサクとキレイに切れました。


父は旋盤バイトの手研ぎが上手だな、と思いました。

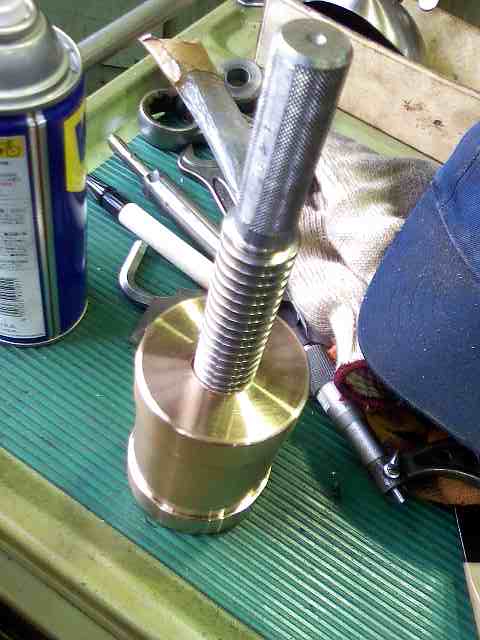

ばっちりで〜す。
